【工作原理】

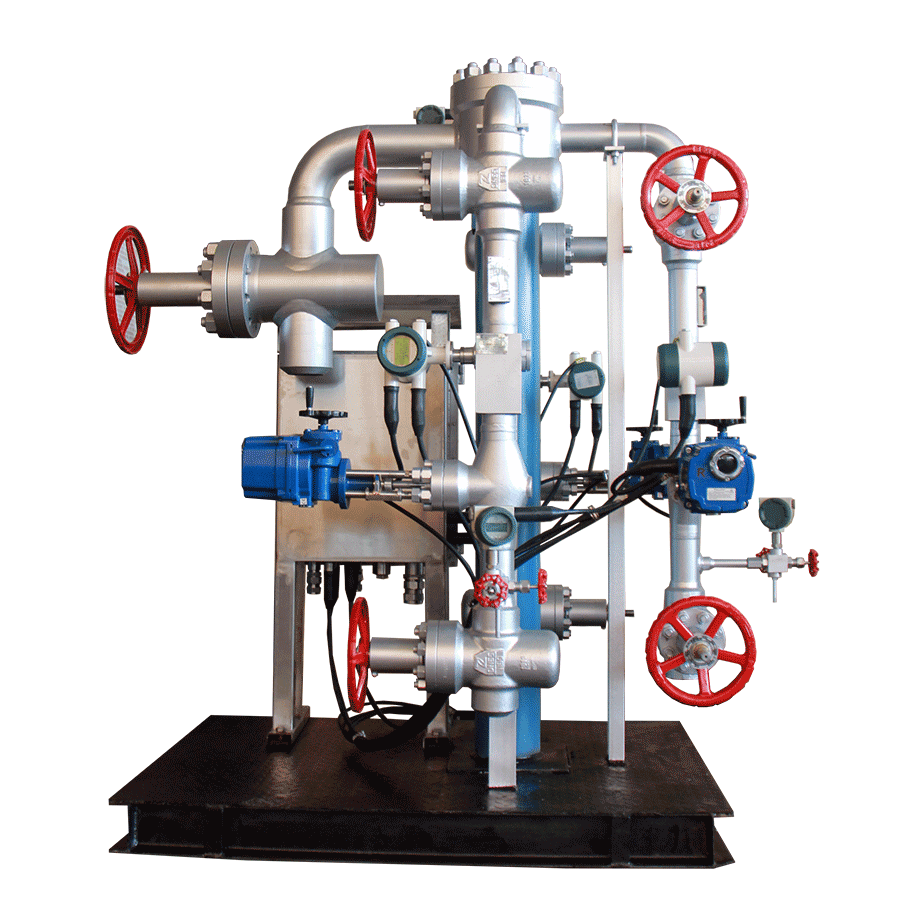

系统采用立式结构，由总管线、单井管线、分配阀、闸阀、流量自控器、压力变送器、PLC控制系统等构成。其中流量自控器由经过特殊处理的漩涡发生体、传感器等构成，对油田现场污水具有很强的防结垢功能。检定时传感器总成可以从表壳内取出，给流量计的周期性检定工作带来了极大方便。先进的电子技术使整个控制器具有较高的稳定性。

在使用过程中，选择打开单井管线上的闸阀，通过流量自控器上的按键设定流量值，流量自控器把瞬时流量值和设定值进行比较。若该差值大于瞬时流量稳定度，流量自控器就会发出指令，驱动电机正转或反转来调节阀门开度，使瞬时流量值接近或等于设定值。

装置采用触摸屏人机界面控制系统，与各单井采用485双向通讯控制，具有远程数据采集，控制、设置等多种功能，自动生成多井注水参数日报表、月报表。管理人员可定期以USB接口将报表拷贝到上位机或通过以太网将数据传输至上位机，实现无人值守，数字化管理的目的。系统采用RUT实现数据检测及存储，同时可储存不少于1个月的计量数据，可实现无人值守。

【产品特点】

1）智能监控装置：根据单井注水量的要求，在投入生产前输入注水参数，通过自动调节克服注水压力的波动，保持注水量的稳定，改变了传统调节阀调节困难、阀门易损坏使用寿命短和不适应频繁调节的缺点，从而满足注水生产要求。

2）流量测量功能：装置接受来自电磁流量表的流量脉冲信号，测出水的流量值，计算出流量的平均值，在液晶屏上显示。

3) 自动化程度高：根据设定，自动完成流量调节，安全可靠，满足无人值守的野外作业。

4) 计量仪表无转动部件，可靠性高，可直接测得油井注水液量，具有稳定性好，计量准确及时。

5)流量计采用可拆卸结构：流量计芯子采用插入式结构，不用从管道上拆下整台流量计只需从壳体中取出表芯,同时不同流量计（如：磁电流量计、涡轮流量计、电磁流量计）芯子可以实现互换，根据不同工况，自由选择流量计芯子,进行维修(校验)或更换,同一型号表芯可互换，实现了不断流即可安装、拆卸，为用户检修工作提供了方便 ，且大大减少了用户备用仪表的数量。

6） 数据通过RUT实现数据检测及存储，通过无线传输方式(WIFI)接入油田SCADA系统，同时可储存不少于1个月的计量数据，可实现无人值守。

8）使用简单简捷，只需打开进口阀门以及单井出口阀门，就可按预设流量数值，自动调整配注量。

【适用范围】

用于油田多井注水、掺水、注聚合物等井口压力变化频繁的工艺流程中。
