【产品描述】

多参数智能计量系统是我公司针对油田注水井口压力变化频繁，管网布置复杂这一系列问题而专门设计工艺流程开发的产品。我公司经过对石油工业现场工艺近十年的探索与体验，在充分借鉴现有技术、工艺优点的基础上，以流量自控器为核心，结合RTU系统研发多参数智能计量系统；该设备占地面积仅为常规的20%-40%,且自带水泥基础，投产后将实现各区系统规模变小，占地面积减少。无需预留现场浇筑基础时间，大大缩短了工程工期。设备内置网络红外摄像仪，可全天候24小时对设备运行状态进行监控。

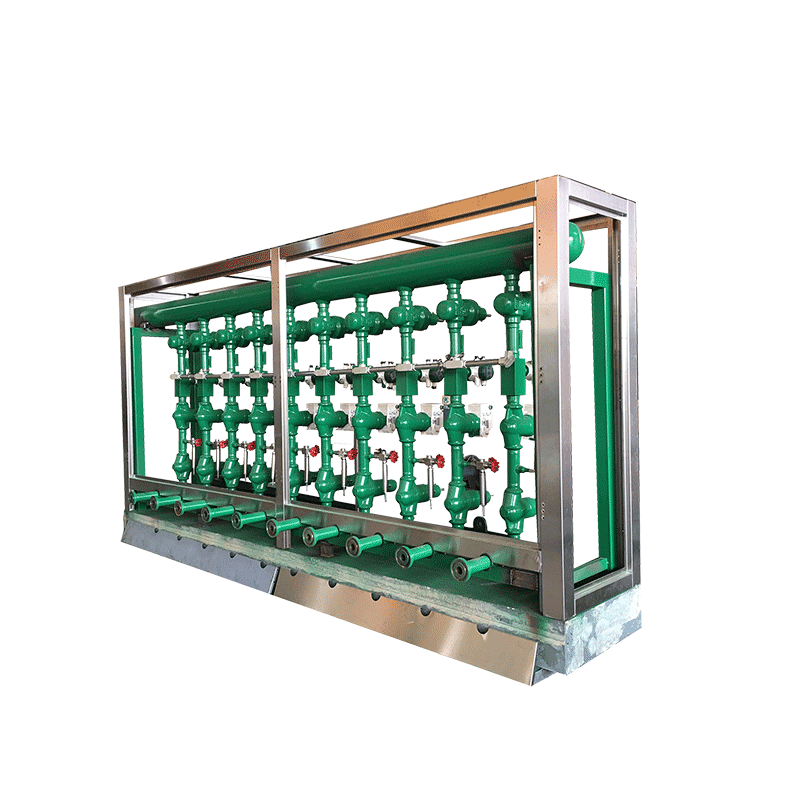

设备采用撬装式结构，具有结构简单、操作方便、可靠性高、外形美观等优点，与传统排式工艺相比较，具有结构紧凑、占地面积小、操作方便、智能化的优势。能根据用户需要，实现单井不同配水压力的需求，具有单井流量自动调控和运行参数现场集中监测、远传等功能，达到了精确注水、稳产控量、节能增效、无人值守、数字化管理的目的。

【产品原理】

多参数智能计量系统主要由总管分配器、电动截止阀、单井管线及RTU控制系统等构成。单井管线分别由流量自控器、压力变送器以及闸阀、截止阀等组成。

其中流量自控器由磁电流量计、电动调节阀和智能控制器等组成，其工作原理为通过采样配套流量计的实时瞬时流量信号、通过嵌入式微处理器处理和智能控制策略，自动完成管道设定流量的调整。当您将所需要的流量设定值通过人机交互部分输入嵌入式控制器中，流量控制装置便可通过比较设定值和流量计采样值，结合智能的闭环控制策略，自动控制阀门调整机构实现流量的精确调整。

装置撬装成套，通讯方式采用南大RTU，采用RS485通讯接口，实现单井流量的自动控制、远程调节注水量；实现无人值守，数字化管理的目的。

【产品特点】

1.设备撬装化、占地面积小，自带水泥基础，无需现场预制。

2.智能监控：可根据单井注水量的要求，在投入生产前输入注水参数，并通过自动调节克服注水压力的波动，保持注水量的稳定，改变了传统调节阀调节困难、阀门易损坏使用寿命短和不适应频繁调节的缺点，满足注水生产要求。

3.计量仪表无转动部件，可靠性高，具有稳定性好，计量准确及时。

4.数据的通讯、管理软件：采用RTU智能化数据采集、计算、分析、储存、传送及报警系统，实现了数据的自动调控和运行参数现场集中监测功能；

5.设置有红外摄像仪，可全天候24小时对设备运行状态进行监控。
