【产品概述】

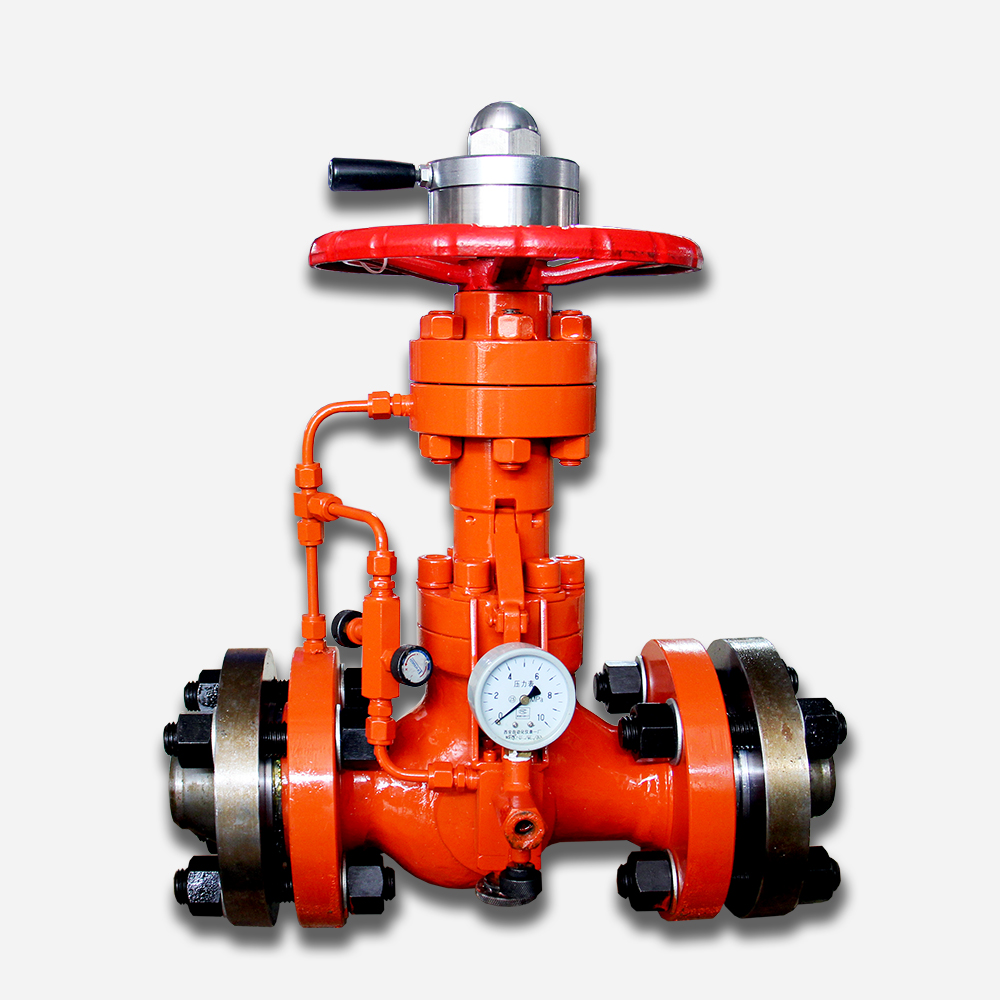

自力式安全切断阀是在传统切断阀基础上发展起来的新一代高性能产品，是为天然气管网特殊设计的专用阀门，用于输气管路、天然气站工程等，起到过流量、超压切断作用，它在流量过载和压力超过限定压力时自动切断以保护前后管路上的其它设备，可广泛用于天然气管网上，安全性能高及效果好。
自力式安全切断阀的启闭件是采用塞形的阀瓣，密封面呈锥面，采用升降式阀杆使阀瓣沿流体的中心线作直线运动。由于该类阀门的启闭行程相对较短，而且具有多重复合密封结构，所以具有非常可靠的切断功能，因此，这种类型的阀门非常适合作为天然气管线切断使用。
【性能规范】

【执行标准】
1.本阀的设计、制造按照GB/T 12224-2015《钢制阀门 一般要求》的规定；
2.阀门的检查和试验按GB/T 13927-2008《工业阀门 压力试验》的规定；
3.阀门的结构长度按客户要求；
4.压力_温度基准按GB/T 12224-2015《钢制阀门 一般要求》的规定；
5.连接法兰按GB/T 9113-2010《整体钢制管法兰》的规定；
6.阀门的标识按照JB/T 106-2004《阀门的标志和涂漆》及GB/T 12220-2015《工业阀门 标志》的规定；

【功能介绍】

1. 阀门常规处于全开启状态，具备现场机械阀位指示，通过执行机构或旋转手轮带动阀杆升降从而带动阀芯做直线位移来实现对介质的截止功能；
2. 阀门在下游管线压力超过压力调节开关设定值时，压力调节开关动作，阀门快速关闭；
3. 超标压力可调带显示。
4. 为保证安全，阀门每关闭一次，都需按本说明书指导通过手动对阀门进行复位，才能正常工作。
【结构特点】
5.1外形图
5.2主要零部件

5.3特点
超标压力可调带显示，可根据现场实际情况调整切断压力。
a. 密封性能好；采用多重复合密封结构，实现O泄露，保证装置在高压差时开关密封可靠。
b. 压力平衡系统；根据压力自平衡原理设计，使装置在高压差下实现轻松启闭，启闭力矩仅为普通闸阀的10％。
c. 压降低；由于流体运动方向改变小，没有截流区因而压力损失小，降低能源损失，提高工厂设备安全。
d. 在密封区内，流线对称分布和一般控制阀相比，振动小、噪音低、防冲蚀。
e. 适用范围广；油、气、水及含砂流体等介质工况均可使用。
f.   使用寿命长，减少维修次数，降低经营成本。
